唠一唠REVIT软件正向出图设计的那些事儿

最近挺忙的,上课、学Python,Dynamo。拖延症也犯了,一直到今天有空,逼着自己把专栏写…

最近挺忙的,上课、学Python,Dynamo。拖延症也犯了,一直到今天有空,逼着自己把专栏写了。话说最近也学了markdown,趁着这次机会试一下。两周以后,学弟学妹们要开始房屋建筑学的课程设计,借这次机会把BIM正向设计的一些东西给他们讲一下,今天主要讲一下BIM正向设计规范化出图的一些设置,有兴趣的关注一下专栏,楼主尽量不拖更。


前面那篇讲了目前国内BIM正向设计的一些形式,也是我们要做BIM正向设计的原因。今天这篇以及以后就是正向设计方面的技术性问题的探讨。

先以问答形式说明几个问题。

Q:BIM正向设计就是用revit出施工图?
A:在BIM正向设计过程中,使用revit出施工图确实是工作的主要部分,但是不是全部工作!准确的说,从规划、方案设计、扩初设计,一直到施工图设计、后期深化设计、施工技术交底,都可以说是包括在BIM正向设计内的。

Q:和传统CAD相比并没有多大优势?
A:BIM正向设计出图涵盖建筑、结构、设备等专业。出的图纸除了最常见的平立剖,还有各类轴测图,透视图,爆炸视图,零件视图。BIM正向设计因为是构建了建筑的各种构件,所以基本可以实现设计完成就出清单量表,并且准确度更高。BIM的三维参数化设计更符合设计师和工程师的工作习惯和逻辑思维。并且,发展成熟的BIM正向设计一定比CAD设计成本更低。

Q:BIM无法出符合中国规范的图纸。
A:首先说:能!具体怎么出,请关注专栏。

在专栏中,我们还是先主要以施工图出图为主,确定出图方案。今天主要是分享,BIM正向设计施工图设计前期要做的样板设置。

  • 下面是楼主设置的常用线宽,其实就是改了前7个,基本够用。可以根据公司情况统一设置模板,没有严格要求的,用默认设置也行。
模型线宽

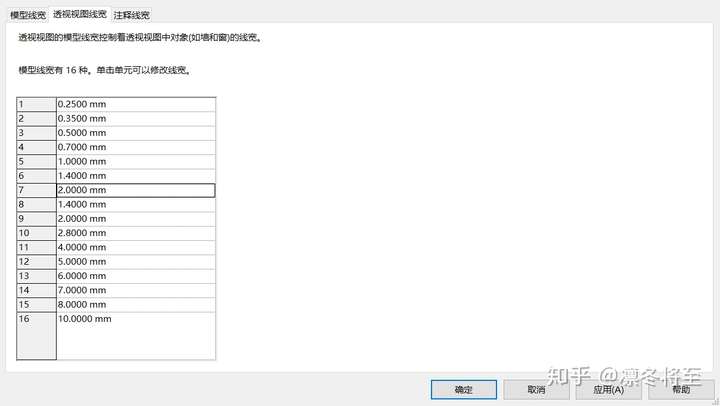

透视视图线宽

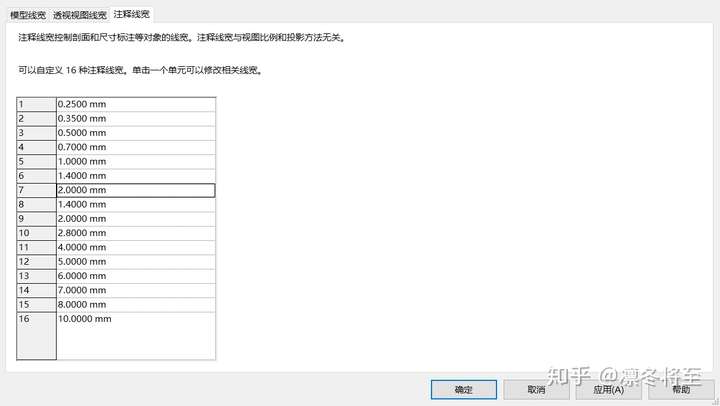

注释线宽
  • 填充图案:常用填充图案都有,没有的可以网上下载载入,或者自己创建,revit2018自带钢筋砼填充图案。
  • 线样式:基本不用改,或者根据公司标准统一定。
  • 字体:revit使用的是windows系统中的TrueType字体,没有CAD中常用的.shx字体。常用汉字字体可以设置长仿宋体,宋体,黑体。钢筋符号可以下载一种名叫“revit”的字体,可以打出钢筋符号,或者使用字符映射。英文数字字体可以使用Arial,romanD,samplex,txt,calibri,consolas等,但是平法标注时基本只能用revit字体。
  • 线型图案:不用改,可以自己新建。
  • 地点、位置、坐标根据实际情况定。
  • 材质:常用材质在样板中设置好,一般不发生改变,统一标准模板就好。
  • 对象样式:根据公司标准设置,可以试画一下,确定线宽,颜色。更改设置也比较简单。
  • 阶段设置:用到的几率很小。

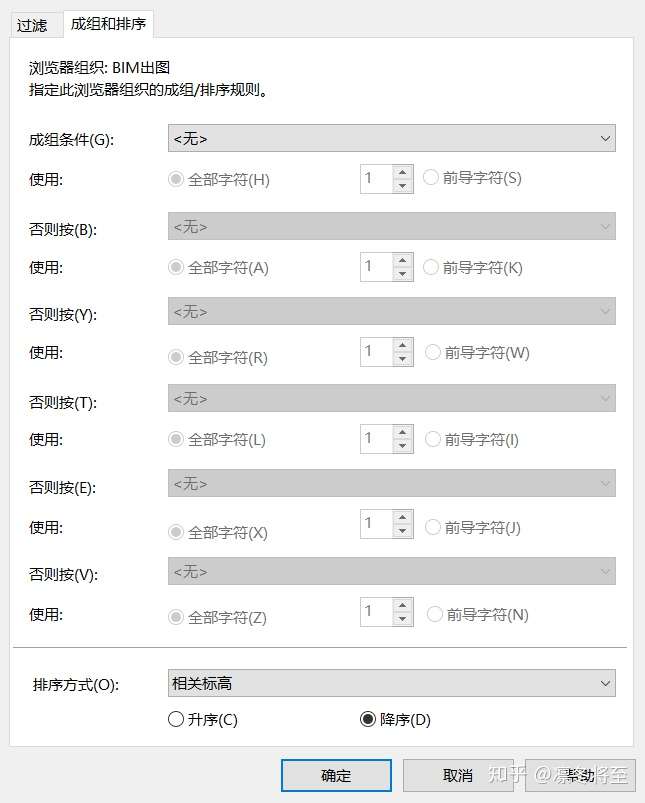

  • 浏览器组织可以通过设置改为标高从高到低排序。成组条件为族与类型。
相关标高降序
  • 视图样板:前期往往设置不好,不好用,后期习惯后,视图管理非常强大。可以习惯后总结,或者制定统一标准。
  • 过滤器:以后详细说。
  • 图框:注意使用共享参数,一般公司统一制定,几乎不做更改。
  • 协作原则:各专业内部使用工作集协作,专业与专业之间链接模型协作。各专业分开建模出图,有自己的出图模版,最后链接形成综合模型,不建议多专业只建一个模型,不好出图。
  • 打印出图设置:一般情况下,打印出黑白PDF图纸,然后出纸质图纸。有需要导出DWG格式的,需要做出设置。

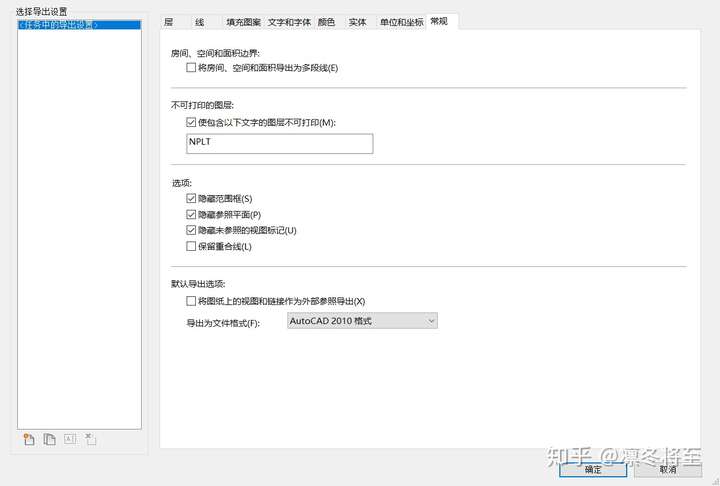

导出的最下面,选项里面

常规:不勾选作为外部参照导出,导出低版本CAD格式。

文字和字体:根据需要设置映射字体,可以不设。

填充图案:默认设置。

线:默认。

:“按图层”导出类别属性,并“按图元”导出替换。可以自己设置图层,也可以加载标准图层。楼主一般用ISO标准。不过这不重要,在BIM的工作流程中,导出CAD往往并不是必要的。

以上即是BIM施工图设计出图样板的一般设置,根据这些设置,出一套符合标准的图纸并不是难事。大家在实际工作中,也要结合实际情况,来作出调整。

下一期,将回到revit二次开发,再下一期,将又是BIM正向设计。

作者: 比木屋网
